芯棒 耐高温型 耐酸型
作为全球领先的复合绝缘子组件供应商，我们拥有完善的芯棒自主生产线。我们能提供符合 DL/T 1580-2021《交、直流复合绝缘子用芯体技术条件》和 JB/T 10944—2010《电气绝缘用玻璃纤维增强挤拉型材 复合绝缘子芯棒》等电力行业标准（DL/T）和机械行业标准（JB/T）规定的芯棒产品。
同时我们的芯棒也完全可以满足国内外相关复合绝缘子的标准验收要求。
| 国标 | IEC | ANSI/IEEE |
| GB/T 19519-2014 GB/T 20142-2006 GB/T 25096-2010 GB/T 22079-2019 GB/T 21421.1-2021 | IEC 61109:2025 IEC 61952:2008 IEC 62231-2020 IEC 62217:2025 IEC 61466-1:2016 | ANSI C29.13-2020 / IEEE 1207-2019 ANSI/NEMA C29.18-2022 ANSI C29.19-2020 IEEE 1523-2021 ANSI C29.12-2020 |
芯棒性能
物理性能
染料渗透时间不小于15min | 侧面巴氏硬度 65HBa~75HBa | 吸水率 ≤0.05%
机械性能
拉伸强度 ≥1100MPa | 弯曲强度 ≥900MPa | 面内剪切强度 ≥35MPa
电气性能
水扩散试验后泄漏电流<50uA
80%干工频闪络电压耐受30min温升 ≤5K (无击穿、闪络)
交流击穿强度 ≥30kV/cm | 直流击穿强度 ≥+50kV/cm(10mm)
干雷电冲击耐受电压 ≥+100kV(10mm) | 体积电阻率 ≥1.0X10¹⁰·m(140°C)
耐应力腐蚀与热性能
1N硝酸作用下 96h耐受67% SML
热诱导性能(150°C/4h): 无溢出、无裂纹、无变色
热态弯曲强度(150°C): 280MPa~350MPa
摇摆疲劳特性
满足 12X10⁵ 次试验后无开裂、无发白
核心竞争力

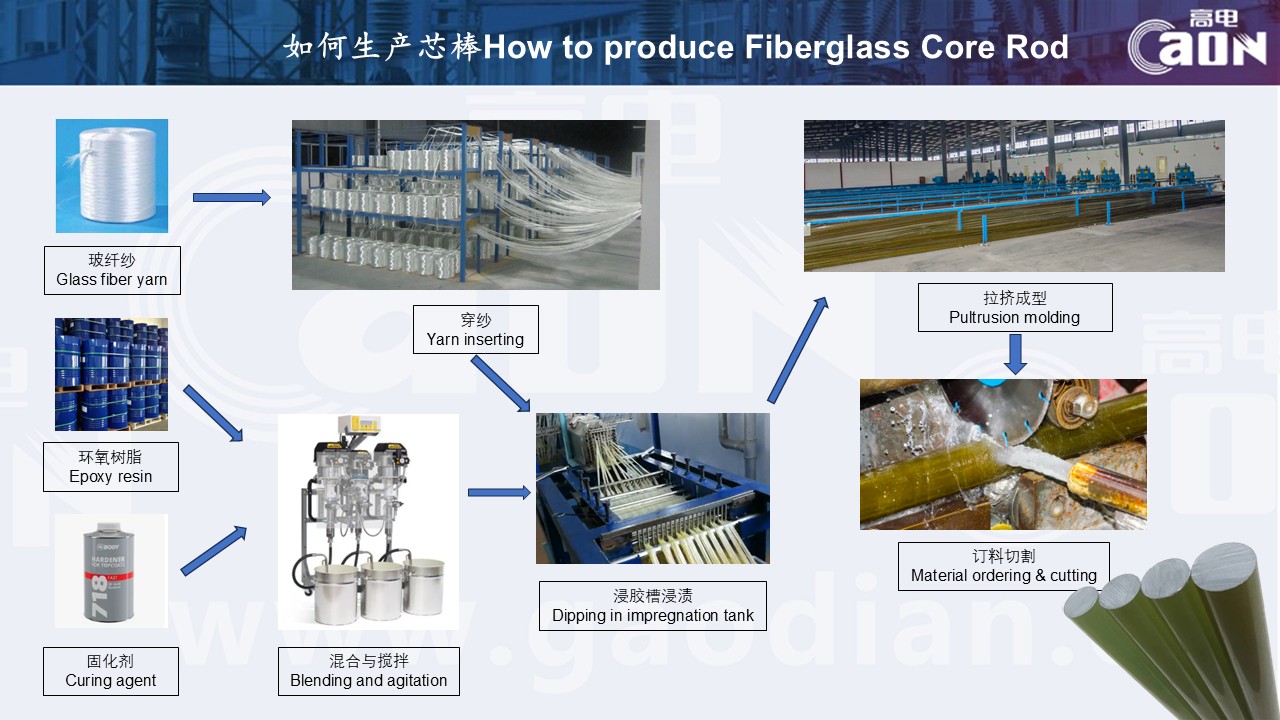

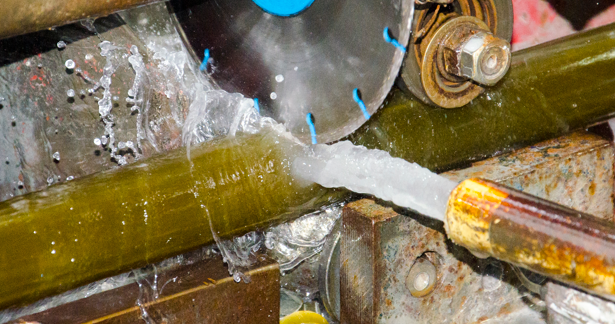

我们在丽水市的工厂拥有先进拉挤生产线，能够自主生产各种规格的芯棒，从原材料控制到拉挤成型，全流程管理确保了产品极高的机械强度、电气性能和尺寸精度。
生产规格与工艺
D6mm ~ D110mm
（支持新开模具定制常规以外尺寸）
卓越机械强度：采用 ECR-glass 玻纤与改性环氧树脂，通过真空挤拉工艺制造。可承受 10kN 至 1000kN 以上拉伸负荷。
优异抗脆断：通过严苛耐酸及水扩散试验，防止界面渗水导致的“脆断”，寿命 30 年以上。
严格标准：遵循 DL/T 1580 及 IEC 62039-2021，组织致密无气孔。
高可靠内绝缘：具备高 $T_g$ 值，纳米级密封连接有效抑制局部放电。
主要应用领域
广泛应用于 10kV 至 1000kV 交流及直流线路
D28-D80mm: 横担绝缘子 | D28-D110mm: 支柱绝缘子
